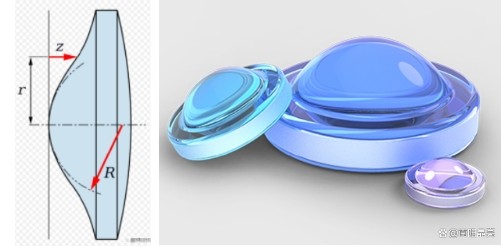

非球面透鏡是一種折射面為非球面的曲面的透鏡，通?？煞殖珊唵吻妫ㄈ鐠佄锩妫┖蛷秃锨鎯深悺Ｅc球面透鏡相比，球面透鏡表面是回轉對稱的球面表面，即從透鏡的中心到邊緣具有恒定的曲率，非球面透鏡表面為回轉對稱的不是球面的表面，即符合特定表達式的回轉對稱的且表面是光滑連續的表面。

（圖源網絡，侵刪）

非球面透鏡具有更佳的曲率半徑，可以維持良好的像差修正，以獲得所需的性能。這種透鏡可以消除球面畸變，通過優化曲面形狀有效減少或消除邊緣處的畸變，使圖像邊緣的物體變形或扭曲得到更好的矯正。

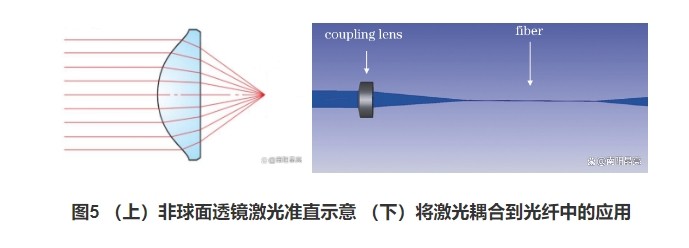

其次，非球面透鏡可以提高光束的聚焦能力，根據需要定制曲面形狀以將光線聚焦到更小的斑點上。這使得非球面透鏡在激光聚焦、光通信等領域中非常有用。此外，非球面透鏡還可以提供更平坦的光場，即使在離軸角度較大的情況下也能獲得良好的成像質量。這使得非球面透鏡在照明系統、投影儀等領域中有廣泛的應用。

（圖源網絡，侵刪）

非球面透鏡的另一個重要特點是其可以實現多焦點功能，通過調整曲面形狀將不同波長的光線聚焦到不同的焦點上。這對于一些需要同時處理多個波長的應用，如光譜成像和光譜測量等是非常有用的。

在光學設計上，非球面透鏡的曲率半徑隨著中心軸而變化，用以改進光學品質，減少光學元件，降低設計成本。通過調整曲面常數和非球面系數，非球面透鏡可以最大限度地消除球差，實現更小的光學系統，并提高系統的穩定性。

光學系統中采用的非球面有三大類：第一類是軸對稱非球面，如回轉圓錐曲面、回轉高次曲面；第二類是具有兩個對稱面的非球面，如柱面、復曲面；第三類是沒有對稱性的自由曲面。非球面透鏡的表達式可以有多種形式，通常用于描述其非球面的形狀。以下是一些常見的非球面透鏡表達式：

圓錐曲面表達式：

這是最常用的非球面表達式之一，它基于圓錐曲面并迭加一系列的高次多項式。表達式形式如下：

其中，z是垂直于光軸的坐標，r 是到光軸的徑向距離，c 是頂點曲率（c=1/R，其中 R 是頂點曲率半徑），k 是圓錐系數，A2i 是第 2i 次非球面系數。

2. 二次曲面表達式：

另一種常見的非球面表達式是基于二次曲面，它可以具有離心率 e 和頂點曲率 p。表達式形式如下：

其中，b = e^2是離心率 e 的平方。

3. 多項式表達式：

可以使用多項式來直接描述非球面的形狀。例如，一個簡單的多項式表達式可以是：

其中，Ai 是各項系數。

4. Zernike多項式：

在某些高級應用中，可能會使用Zernike多項式來描述非球面形狀。Zernike多項式在光學設計和測試中常用于表示和評估波前畸變。

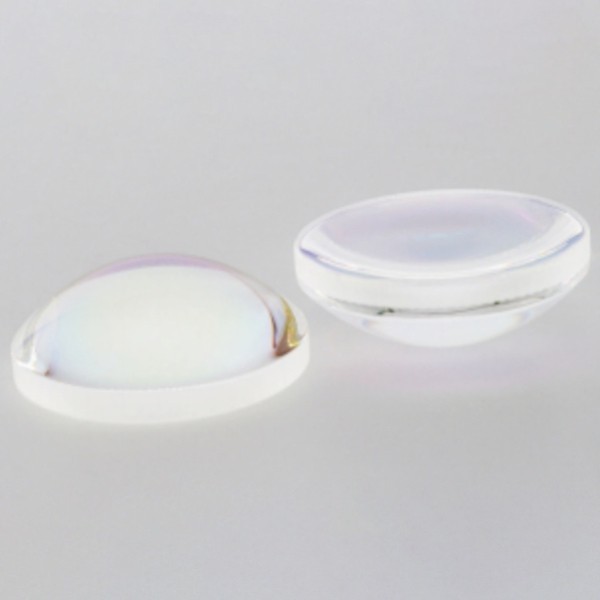

非球面透鏡的加工制造方法包括精密玻璃成型、金剛石車削和注塑成型等。精密玻璃成型是將玻璃材料加熱至高溫并壓入非球面模具中，然后逐漸冷卻至室溫以形成透鏡。金剛石車削則使用單點金剛石刀具對透鏡進行加工，以獲得高精度的表面光潔度和形狀精度。注塑成型則是將熔融塑料注入非球面模具中以生產塑料非球面透鏡。

（圖源網絡，侵刪）

非球面透鏡的優勢

非球面透鏡相較于球面透鏡具有多個顯著的優點，這些優點使其在多個領域得到廣泛應用。以下是非球面透鏡的主要優點：

1.成像質量更高：非球面透鏡能夠根據光線入射的位置和角度進行對焦，從而提高成像的清晰度和分辨率。而球面透鏡在邊緣部分和離軸區域容易產生像差，導致圖像模糊或失真。

2.消除色差：非球面透鏡通過優化透鏡的曲率和厚度分布，能夠降低或消除色差。球面透鏡由于球面形狀的限制，難以消除色差，而非球面透鏡則能更好地實現光的各色成分在焦點上的聚焦。

3.尺寸更小、重量更輕：在實現相同功能時，非球面透鏡可以采用更薄更輕量的設計，使光學系統更加緊湊和便攜。

4.廣闊的折射率調節范圍：非球面透鏡具有更廣闊的折射率調節范圍，可以用來糾正眼睛的屈光不正問題，如近視、遠視等。

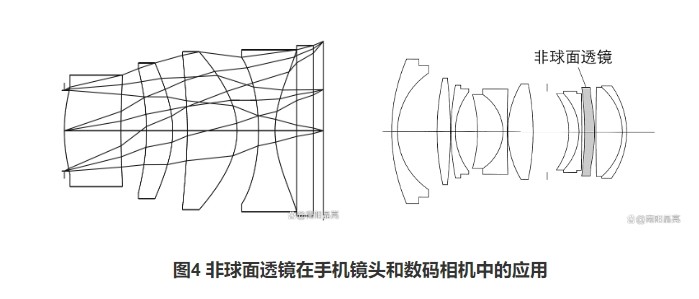

5.更好的像差修正：非球面透鏡具有更佳的曲率半徑，可以維持良好的像差修正，以獲得所需的性能。這使得非球面透鏡在攝影鏡頭中能夠校正眾多的“像差”，提高成像質量。

6.寬廣視野和平坦光場：非球面透鏡通過優化曲面形狀，能夠在離軸角度較大的情況下仍然保持良好的成像質量，提供更為寬廣的視野和平坦的光場。這在照明系統、投影儀等應用中尤為重要。

7.多焦點功能：非球面透鏡通過調整曲面形狀，實現了多焦點功能，即能夠將不同波長的光線聚焦到不同的焦點上。這使得非球面透鏡在應對不同波長的光線時具有更高的靈活性。

8.設計和制造成本降低：由于非球面透鏡能夠改進光學品質并減少光學元件，因此在設計和制造過程中可以降低成本。
