在石化、電力、冶金等工業領域，鍋爐、加熱爐、熔爐等設備的燃燒安全至關重要?；鹧姹O(jiān)測儀作為實時監控燃燒狀態的核心設備，猶如工業爐膛的"眼睛"，而其中的光學濾光片則是這雙"眼睛"的關鍵"瞳孔"，負責精準捕捉火焰特征信號，過濾干擾光。下面我們將從火焰監測儀的工作原理入手，深度解析其核心部件——光學濾光片的技術奧秘。

(圖源網絡，侵刪)

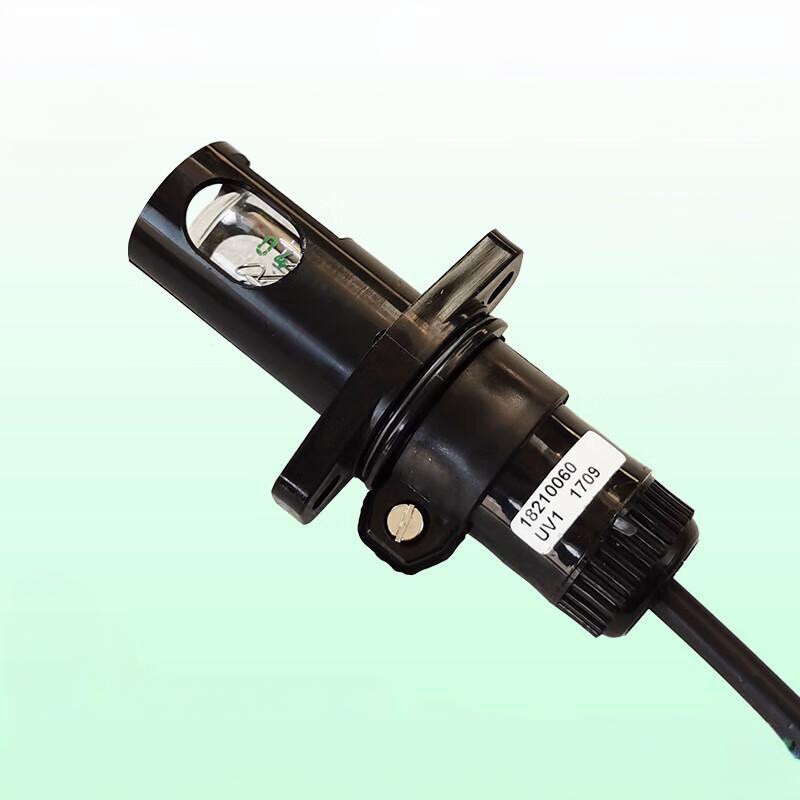

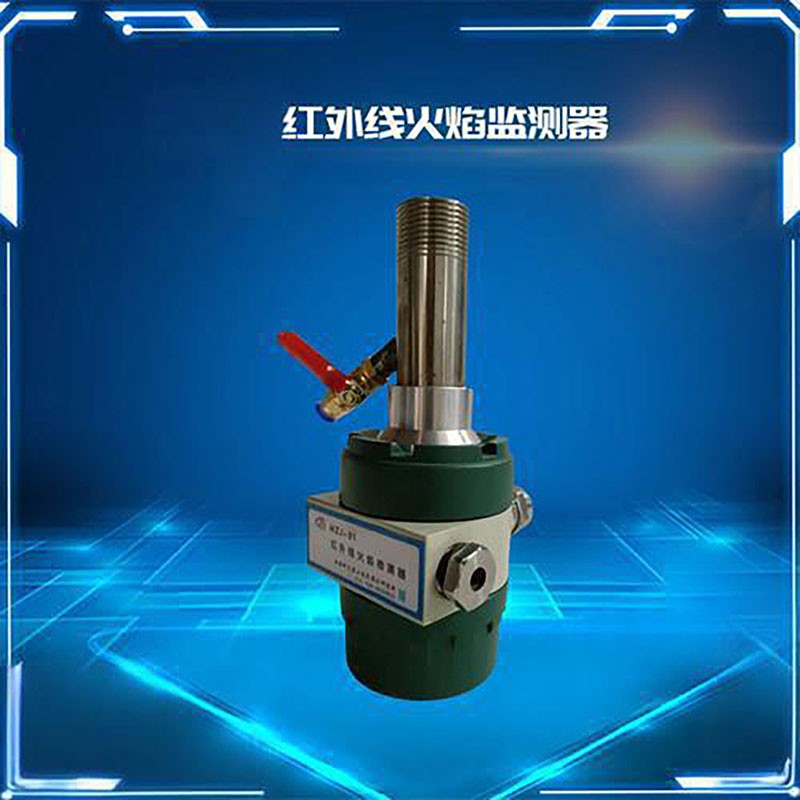

一、火焰監測儀核心功能及應用

火焰監測儀作為工業燃燒系統的"安全哨兵"，其應用設計到三大功能火焰存在性檢測、火焰強度監測和火焰穩定性分析。

火焰存在性檢測：判斷燃燒是否正常啟動，防止"假火焰"引發安全事故；

火焰強度監測：實時反饋燃燒效率，輔助調整燃料供給；

火焰穩定性分析：識別火焰閃爍頻率、形態變化，預警熄火或爆燃風險。

(圖源網絡，侵刪)

2. 典型應用場景

石化行業：加熱爐、催化裂化裝置的火焰監控，避免因燃燒不完全導致的積碳或爆炸；

發電廠：燃煤鍋爐、燃?xì)廨啓C的火焰狀態監測，保障發電效率與設備安全；

冶金工業：高爐、轉爐的高溫火焰檢測，防止?fàn)t膛內襯燒穿或燃料泄漏。

二、火焰監測的光學原理

在我們?nèi)粘Ｉ钪?，常見的入門指紋識別系統可幫助我們更好設置安防，對于工業火焰來說也是如此，火焰燃燒時會釋放特定波長的光信號，這些信號就成為監測儀識別火焰的"光學指紋"；比如化學反應發光，燃料與氧氣反應時，自由基（如CH、C2）躍遷釋放430nm藍光（含380-460nm波段），是火焰存在的直接標志； 其次還有熱輻射發光，高溫火焰（>800℃）中的CO?、H?O分子振動輻射760nm近紅外光（含700-1000nm波段），反映火焰溫度與穩定性。

當然，在這段過程中環境干擾光（如日光、設備熱輻射、車間燈光）覆蓋廣泛波長，若不濾除，會導致監測儀誤判，因此光學濾光片的作用正是能夠幫助監測儀精準篩選火焰特征波長，屏蔽全頻段干擾，猶如給監測儀裝上"定向信號接收器"。

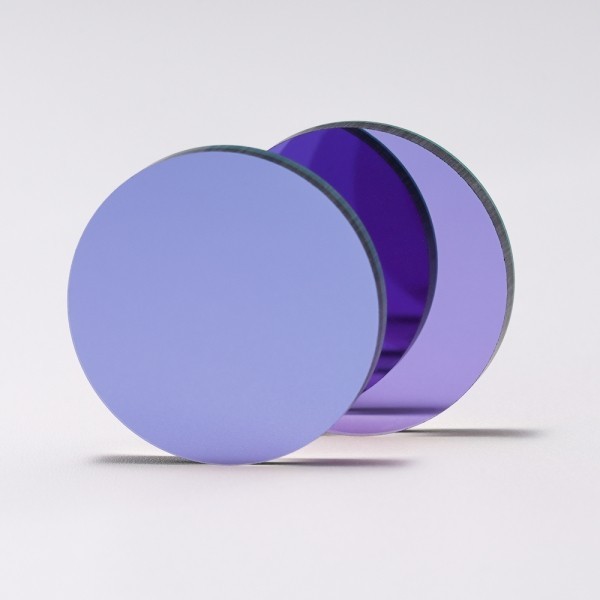

三、核心部件解析：窄帶通濾光片的技術密碼

在進行火焰監測時需同時滿足兩個苛刻條件，一是高選擇性，一般僅允許430nm±10nm藍光或760nm±10nm近紅外光通過，其他波長（如500-700nm可見光、1000nm以上遠紅外）透過率應該控制在0.1%以下；二是高可靠性，需要滿足在高溫（200-500℃）、粉塵、腐蝕性氣體環境中長期穩定工作。

窄帶通濾光片通過多層介質膜干涉原理實現上述目標：利用不同折射率材料（如TiO?、SiO?）交替蒸鍍，形成納米級厚度的光學薄膜，當光入射時，特定波長的光因相長干涉透過，其他波長因相消干涉被反射或吸收。

 2. 關鍵參數與應用指標

（1）光譜參數

（2）環境適應性參數

耐高溫性：基材需承受200℃以上長期工作（短期可耐350℃），膜層無脫落或波長漂移；

抗污染性：表面鍍增透膜+抗油污涂層，減少粉塵、油氣吸附（清潔周期延長至3個月以上）；

機械強度：厚度≥2mm，抗振動沖擊（符合GJB 150A軍用標準）。

3. 基材選擇與性能對比

濾光片基材決定了其物理化學穩定性，常見材料特性如下：

選型建議：

- 電廠鍋爐（環境溫度≤200℃）：優先選擇光學玻璃基材，性價比高；

- 石化加熱爐（環境溫度200-400℃，含硫化物）：石英玻璃基材+抗硫膜層；

- 冶金高爐（高溫≥500℃，多粉塵沖擊）：藍寶石基材+金剛石鍍膜，耐極端環境。

四、濾光片設計與工業場景的深度耦合

1. 雙波長集成方案（藍光+紅外）

復雜工業環境中，單一波長檢測易受干擾（如強光下藍光信號被掩蓋），因此高端火焰監測儀采用雙窄帶濾光片集成技術：

藍光通道（430nm）負責精準識別火焰化學發光信號；

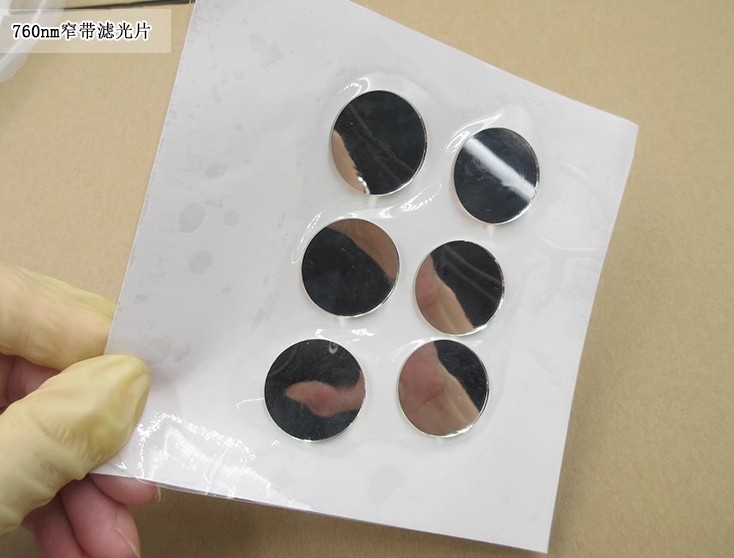

紅外通道（760nm）穿透煙霧粉塵，捕捉高溫輻射信號；

兩路信號通過算法融合，誤報率從單波長的15%降至雙波長的1%以下。

 2. 抗結露與自清潔設計

在濕度較高的燃燒環境（如水冷壁鍋爐），濾光片表面易結露導致透光率下降，解決方案包括：

基材邊緣鍍疏水涂層（接觸角>110°），防止水珠附著；

內置微型加熱片（功率≤5W），維持濾光片表面溫度高于露點10℃；

膜層采用納米多孔結構，粉塵吸附力降低50%，配合定期壓縮空氣吹掃。

五、未來趨勢：從"濾光"到"智能感知"

隨著工業互聯網與AI技術的發展，火焰監測濾光片正迎來技術升級：

1. 可調諧濾光片：通過MEMS技術動態調整通帶波長，適應不同燃料（煤、天然氣、重油）的火焰光譜變化；

2. 光譜成像融合：結合窄帶濾光片與高光譜相機，構建火焰三維溫度場分布模型，為燃燒優化提供數據支持；

3. 自診斷功能：在濾光片表面集成傳感器，實時監測膜層老化、污染程度，自動觸發清潔或更換預警。

在工業燃燒安全領域，光學濾光片雖看似微小，卻承擔著"去偽存真"的關鍵使命。從基材選擇到膜層設計，從單一波長檢測到雙光譜融合，每一項技術細節都凝聚著對工業環境的深度理解。隨著新能源燃燒技術（如氫燃料鍋爐）的興起，火焰監測濾光片將面臨更嚴苛的波長篩選挑戰，而其技術進步也將持續為工業安全筑牢"光學防線"。
